　　蝶閥也叫蝴蝶閥,顧名思義,它的關鍵性部件好似蝴蝶迎風,自由回旋。蝶閥的閥瓣是圓盤,圍繞閥座內的一個軸旋轉,旋角的大小,便是閥門的開閉度。
　　蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。
　　在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。改變碟板的偏轉角度，即可控制介質的流量。
　　蝶閥的型號的編制
　　01公稱通經代號
　　美標系列以A××in值表示；國標系列以G××mm值表示，日標系列以J××mm值表示。
　　02驅動方式代號
　　1光桿；2鏈輪傳動；3蝸輪傳動；4正齒輪傳動；5傘齒輪傳動；6氣動；6S氣動復位；7液動；8氣液聯動；8H氣液聯動帶緊急切斷；9電動；9A電動調節；9H電液聯動帶緊急切斷。
　　03閥類代號
　　D蝶閥；DH止回蝶閥；DZK真空蝶閥；DA調節蝶閥（常用4-20ma信號，其他須注明）；DTF調風型調節蝶閥；DS伸縮蝶閥；DKS快速蝶閥（須注明動作時間）。
　　04公稱壓力級代號
　　美制系列:150-classl50；300-class300；400-class400；600-class600；900-class900。
　　國標系列:2.5-PN0.25；6-PN0.6；10-PN10；16-PNl6；25-PN25；40-PN40；64-PN64。
　　日標系列:10-10K；20-20K。
　　05連接形式代號
　　RF-突面法蘭；FF-全平面法蘭；RJ-環接面法蘭；MFM-凹凸面法蘭；TG-榫槽面法蘭；SW-承插焊；BW-對接焊；NPT-螺紋連接；WS-四耳對夾；WL-無耳對夾；WF-單筋型對夾；WU-光孔對夾；LL-全耳螺孔對夾；LU-U-U型螺孔對夾；KG-卡箍式。
　　06結構形式代號

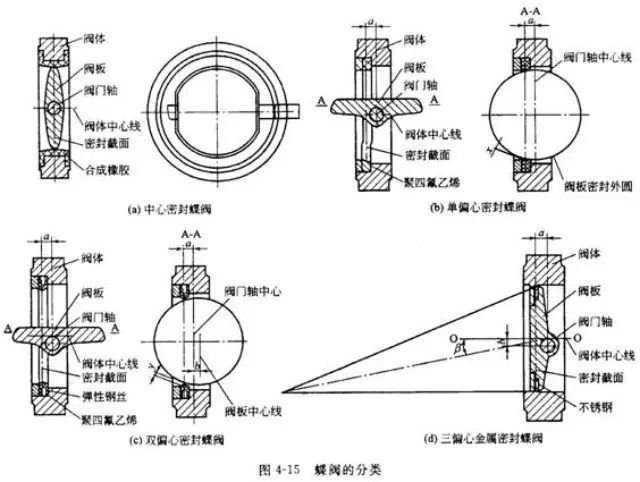

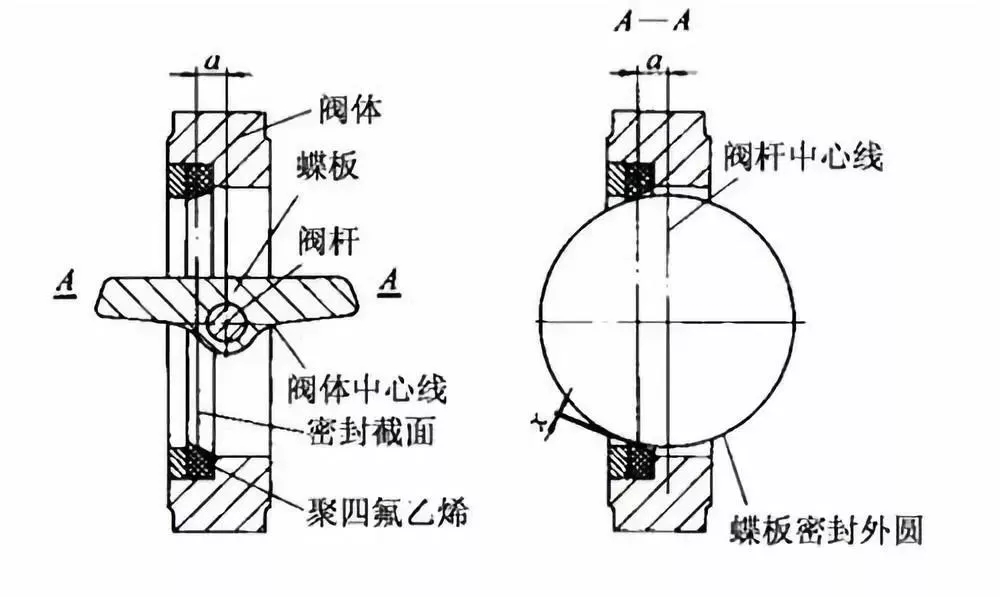

　　1中線結構；2雙偏心結構；3三偏心結構；4變偏心結構；5單偏心結構。
　　07閥座密封面代號
　　H-Crl3系不銹鋼；R-M02Ti系不銹鋼；FH-多層次硬密封；X-橡膠(可另行細分)；F-聚四氟乙烯；FX-復合橡膠（耐煤油）；XW-白色橡膠；D-滲氮鋼；M-蒙耐爾合金；Y-硬質合金。
　　08殼體材料代號
　　C-鑄鋼、P-不銹鋼304、R-不銹鋼316、AL-特種合金鋼、Z-鑄鐵、Q-球墨鑄鐵、N-尼龍。
　　示例：G-9DA16RF3-XP
　　國標,電動調節蝶閥PN16，RF法蘭連接，三偏心結構，殼體材料SUS304，閥座密封面橡膠。
